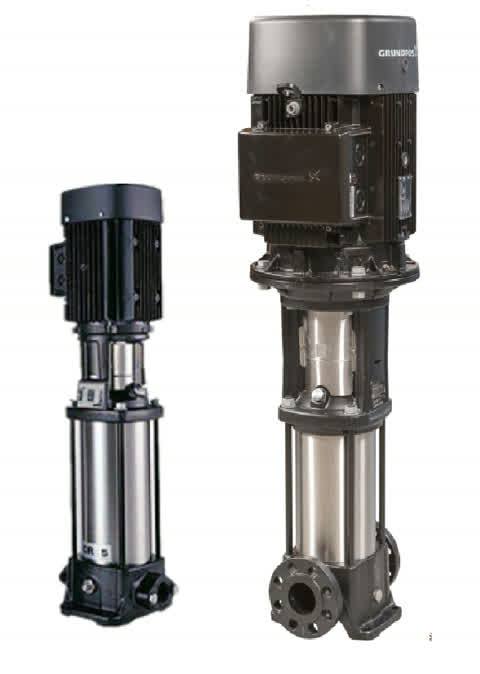

立式多级泵的进出口管路应先服从泵的接口方向和实际工作点，再处理弯管、阀件、支撑与对中。以格兰富 CR、CRI、CRN 为例，直列式设计可用于入口和出口处于同一水平面的单管系统，但具体管路尺寸、连接形式、入口压力和 NPSH 仍要按型号资料与现场工况核对。
先把泵型、接口和工作点放在一起看
CR、CRI、CRN 属于立式多级离心泵，手册列出了不同泵型的管路连接方式。布置前先抄下泵的型号、接口规格、额定压力和流向，再看抽取点需要的流量与压力。高度差造成的压力损失、管道摩擦损失、长管道、弯管和阀门带来的局部损失，都应放进同一份工况计算。只按泵口径安排管线，容易出现泵能接上而工作点偏离的情况。
进水侧先处理入口损失
进水管宜保持短而顺，弯管和异径件不要在泵口附近密集叠放。突然缩径、过滤部件堵塞、阀门开度不足，都会抬高入口侧损失；设计时要把这些部件的压降算入泵入口条件。手册在 NPSH 说明中把长管道和入口条件列为需要计算的场景。若液体温度较高、流量明显增大或入口路径较长，应重新核对入口压力，不能只看出口压力判断泵是否适合。
出水侧减少局部扰动
出口管路先确定阀门、止回部件和测点的功能，再决定它们的顺序与位置。靠近泵口的一段尽量留出连续管段，确实需要转向时采用平顺的弯管和渐变异径件，避免多个弯头在同一小段内改变流向。出口阀关小只能改变系统流量，不能用来掩盖入口缺液、管道堵塞或工作点偏离。管道长、弯头多或阀件集中时，应将新增压损回填到计算中。
管道支撑不要把力传给泵口
管道先完成独立支撑，再与泵口对中连接。法兰螺栓能够对上，不代表管道没有给泵体施加拉力或扭力；如果需要靠拧紧螺栓把管线拉到位置，安装状态已经偏离。检查泵底座、管托、法兰间隙和阀件重量，确认检修时拆下一段管道不会让剩余管线突然下沉。启动后振动随阀门动作改变，多从流量、入口条件和局部件查起；静止时若有明显晃动，则先看支撑、对中和基础。
试运行按读数和现象复核
连接完成后先清除管内杂物，检查阀门状态和可排出的空气，再观察入口压力、出口压力、流量、声音与振动变化。把启动前后的测点位置写清楚，才能判断变化来自管路阻力还是泵本体。若入口压力下降并伴随噪声，回到入口损失和 NPSH；若压力正常而振动随某个阀件变化，检查阀件、支撑和流向。涉及具体 CR、CRI、CRN 型号时，以对应手册给出的连接、压力和运行边界为准，不把通用布置经验替代型号核对。
